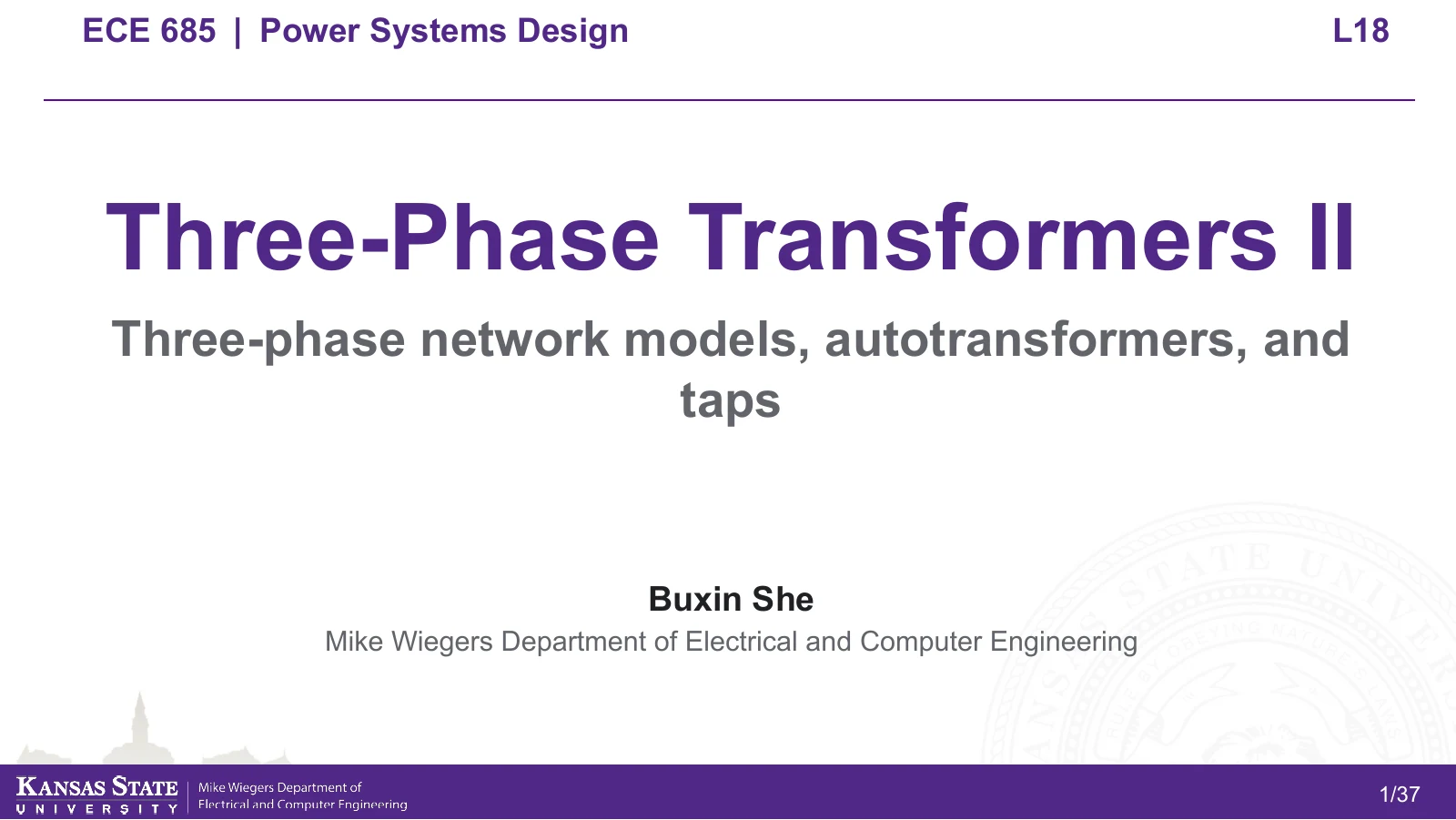

L18 原课件第 1 页,共 36 页
L18 · 1 / 36
本页文字
正在载入本页文字。

图形与页序来自本讲学生版 PDF。

L18 的变压器组额定值为 60 MVA、138/13.8 kV、Y–Δ。端口比为 10,绕组比却为 10/√3。在 100 MVA 系统基准上,改变基准会改变实际阻抗吗?
  • 将绕组阻抗转换为等效 Y 相模型。
  • 还原实际欧姆值,核查标幺基准变换。
  • 区分实际分接头、固定电压基准和有方向的复变比。
三相变压器网络与分接头: 基准模型的电路或定量图解
基准输入下的模型图;下一节可改变参数,查看电路与读数如何联动。

实际串联阻抗与端口相等效模型

Z_{Y,H}=Z_H+a^2Z_L,\quad Z_{Y,L}=\frac{Z_L+Z_H/a^2}{3},\quad Z_{Y,H}=3a^2Z_{Y,L}

保留两侧绕组电阻和漏抗,在带载近似中忽略励磁。将两侧绕组串联效应折算至高压或低压侧,再将低压实际 Δ 阻抗换成等效 Y 值。变压器仍为 Y–Δ;低压等效中性点只是电压参考,不表示接地连接。

先定义基准,再进行归一化

V_{B,\phi}=V_{B,LL}/\sqrt3,\quad I_B=\frac{S_B}{\sqrt3V_{B,LL}},\quad Z_B=\frac{V_{B,LL}^2}{S_B}

选定共同的三相总容量基准与高压线电压基准。额定 Y–Δ 端口变比给出 VB,L=VB,H/(√3a),据此分别推导两侧端口相电压、线电流和相阻抗基准。基准均为正实数幅值,不包含接线相角。

相容基准约去幅值变比

\frac{V_{B,\phi,H}}{V_{B,\phi,L}}=\frac{I_{B,L}}{I_{B,H}}=\sqrt3a,\quad v_H=e^{-j\delta_{LH}}v_L,\quad i_L=e^{j\delta_{LH}}i_H

对额定理想元件,用端口相电压基准归一化实际 RMS 电压,用线电流基准归一化线电流。实际变比和基准比中具有相同的实数因子 √3a,因此能够约消;接线相移 δLH=−30° 仍然保留。带载时,传递电压前需要计入高压串联压降。

组装额定标幺支路

v_H=z_{eq}i_H+e^{-j\delta_{LH}}v_L,\quad i_L=e^{j\delta_{LH}}i_H,\quad s_H-s_L=z_{eq}|i_H|^2

相容电压基准使两侧折算后的串联标幺阻抗相同。三相总功率除以共同 SB 后,因子 3 被约去,得到 s=vi*。高压电流流入、低压电流流出。理想元件守恒复功率,完整支路的输入减输出则等于串联复功率损耗。

自耦变压器功率路径

S_{magnetic}/S_{terminal}=(V_H-V_L)/V_H

原始课件展示串联助磁的降压自耦变压器:VH=(Ns+Nc)×每匝电压,VL=Nc×每匝电压。功率同时经直接电气通路和磁耦合传递。公共电气连接意味着没有电气隔离;普通双绕组组模型不能描述这种隔离差别。

固定基准下的分接扩展

v_H=z_{eq}i_H+t_{HL}v_L,\quad i_L=t_{HL}^*i_H,\quad t_{HL}=\tau e^{j\theta_{HL}}

第 33–35 页介绍实际分接头与非额定幅值 τ。网页实验将第 17 页的额定支路扩展至 τ≠1。对于 Y–Δ abc,δLH=−30°、θHL=+30°。保持电压基准固定,令 tHL=τexp(jθHL),使用 iL=tHL 的共轭乘 iH。增加高压有效匝数会增大 τ,使固定高压电压下的理想低压电压降低。

基准例题:一步一步核对

  1. a=(138/√3)/13.8=5.77350;额定端口比为 10。相容额定电压基准上的理想标幺幅值比为 1。
  2. z100=(0.006+j0.090)×100/60=0.010+j0.150 pu。ZB,H=138²/100=190.44 Ω。
  3. 还原 ZY,H=1.9044+j28.566 Ω。低压 ZY,L=0.019044+j0.28566 Ω,ZΔ,L=0.057132+j0.85698 Ω。
  4. 空载且 τ=1 时,vL=1∠−30° pu;以 VAB,H 为 0° 对应低压线电压 13.8∠−30° kV。τ=1.05 时,|VLL,L|=13.8/1.05=13.14286 kV。
  5. 带载时计算 vL=(vH−z iH)/tHL、iL=tHL 的共轭乘 iH。输入减输出复功率等于 z|iH|²,检查有功和无功平衡。
本讲原始 slide 标题36
